LXQ接中間軸球鉸型星形彈性聯軸器

產品分類：

產品簡介： LXQ接中間軸球鉸型星形彈性聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、、性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX 聯軸......

訂購熱線： 15128789423

產品詳情

LXQ接中間軸球鉸型星形彈性聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、、性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換，聚氨脂彈性體由凸形爪塊，可避免由于沖擊產生的內部變形及離心力產生的外部變形。凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

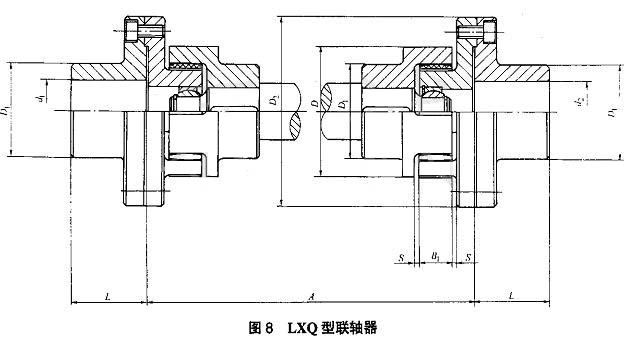

LXQ接中間軸球鉸型星形彈性聯軸器基本性能參數和主要尺寸

LXQ接中間軸球鉸型星形彈性聯軸器

LXQ型接中間軸球鉸星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004）（單位：mm）

型號	公稱轉矩/N.m	軸孔直徑d1、d2	軸孔長度L		D	D1	D2	Amin	B1	S	質量m/kg
			Y型	J1型							Amin時	每增加1m
LXQ3	200	10、11	25	22	65	48	100	160	15	2.5	4.96	0.48
		12、14	32	27
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
LXQ4	400	12、14	32	27	80	66	115	190	18	3	8.4	0.75
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
LXQ5	560	14	32	27	95	75	140	215	20	3	21.2	0.95
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42	112	84
LXQ6	630	16、18、19	42	30	105	85	150	235	21	3.5	15.9	1.2
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXQ7	800	20、22、24	52	38	120	98	175	270	22	4	26.5	1.7
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXQ8	900	22、24	52	38	135	115	190	305	26	4.5	28.2	2.1
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXQ9	2000	30、32、35、38	82	60	160	135	215	340	30	5	57.8	3.1
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXQ10	5000	40、42、45、48、50、55、56	112	84	200	160	260	395	34	5.5	98.2	5.6
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXQ11	7100	50、55、56	112	84	225	180	285	435	38	6	144	6
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXQ12	8000	60、63、65、70、71、75	142	107	255	200	330	475	42	6.5	194	6.5
		80、85、90、95	172	132
		100、110	212	167
LXQ13	10000	60、63、65、70、71、75	142	107	290	230	370	530	46	7	277	8.1
		80、85、90、95	172	132
		100、110、120、125	212	167
LXQ14	14000	60、63、65、70、71、75	142	107	320	255	410	590	50	7.5	338	10.3
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXQ15	20000	80、85、90、95	172	132	370	290	460	675	57	9	645	13.6
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXQ16	25000	85、90、95	172	132	420	325	520	745	64	10.5	769	17.5
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
